Aplicações dos Amortecedores de Vibração de Borracha: Onde São Utilizados em Equipamentos Industriais?

Os amortecedores de borracha desempenham um papel fundamental no controle das vibrações, na redução da transmissão de choques e na proteção dos equipamentos industriais contra movimentos indesejados. São utilizados em diversos tipos de máquinas, incluindo bombas, compressores, geradores, sistemas de climatização e ventilação (HVAC), máquinas-ferramenta e equipamentos pesados.

Embora o termo "amortecedor de borracha" pareça simples, os requisitos de aplicação podem variar bastante de uma máquina para outra. Alguns equipamentos geram vibrações contínuas, enquanto outros estão sujeitos a impactos súbitos ou a cargas dinâmicas variáveis. Por isso, o componente de borracha adequado deve ser selecionado de acordo com o equipamento, a carga, o movimento e o ambiente de operação.

Para os compradores industriais, compreender onde os amortecedores de borracha industriais são utilizados também é útil ao decidir se um componente padrão ou uma solução personalizada é mais adequada.

O que faz um amortecedor de borracha em equipamentos industriais?

Amortecimento de choques e isolamento de vibrações

Máquinas industriais podem gerar tanto vibrações contínuas quanto choques súbitos. Motores e equipamentos rotativos podem produzir vibrações repetitivas, enquanto compressores, geradores, máquinas de construção e outros equipamentos pesados podem gerar forças dinâmicas durante a partida, a parada ou em situações de mudança nas condições de operação.

Um amortecedor de borracha atua por meio da deformação controlada de um elastômero. Em vez de permitir que as vibrações ou as forças de impacto se transmitam diretamente da máquina para a estrutura de suporte, o componente de borracha oferece uma interface flexível capaz de absorver e dissipar parte dessa energia.

Isso está estreitamente relacionado ao isolamento e à amortecimento de vibrações, mas os termos não são idênticos. A absorção de choques geralmente visa limitar o efeito de cargas súbitas, enquanto o isolamento de vibrações busca reduzir a transmissão de vibrações repetitivas.

De acordo com oGuia de Engenharia de Peças Industriais da Parker LORD, vibração, choques e ruídos podem contribuir para danos aos componentes e reduzir a vida útil dos equipamentos quando não são devidamente controlados. Suportes de borracha adesivados adequadamente selecionados podem ajudar a mitigar esses problemas.

Por que a borracha é utilizada na absorção de choques industriais?

A borracha é amplamente utilizada porque combina elasticidade com propriedades de amortecimento. Seu comportamento pode ser ajustado por meio da formulação do material, da dureza, da geometria e do projeto do componente de borracha como um todo.

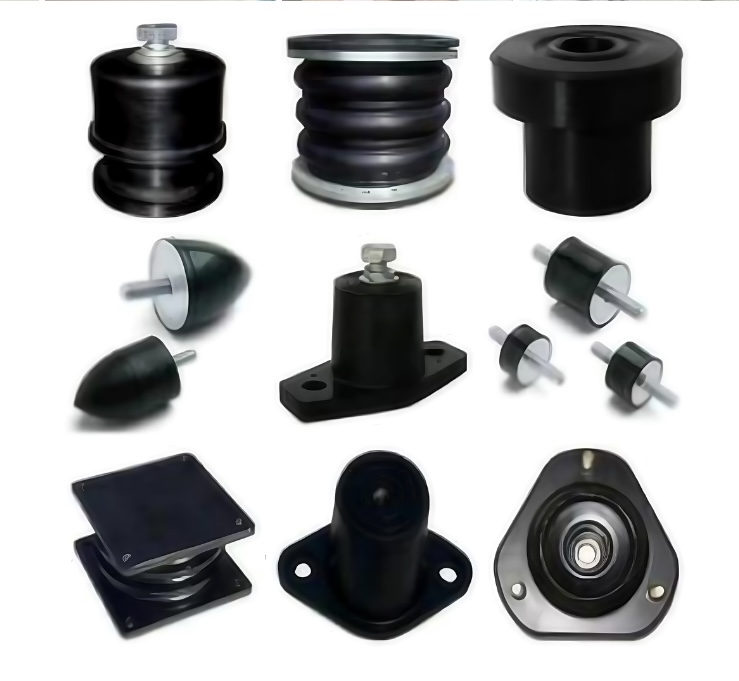

Isso torna a borracha adequada para diversos tipos de montagens antivibração de borracha, buchas, almofadas, suportes de motor e componentes de junção borracha‑metal.

No entanto, não existe um único amortecedor de borracha adequado a todas as máquinas industriais. Uma bomba operando em ambientes internos pode apresentar requisitos muito diferentes de um gerador exposto a condições externas ou de uma máquina de construção submetida a impactos repetidos.

Portanto, a aplicação deve definir o composto de borracha, a forma, a rigidez, a capacidade de carga e o método de montagem.

Onde são utilizados os amortecedores de borracha?

Bombas, Compressores, Motores e Geradores

Bombas, compressores, motores e geradores são aplicações comuns para amortecedores de borracha industriais, pois apresentam componentes rotativos ou alternativos que geram forças dinâmicas.

Para bombas, os suportes de borracha podem reduzir as vibrações transmitidas do equipamento à sua fundação. Compressores podem exigir atenção adicional quanto às cargas cíclicas e aos movimentos ocorridos durante a operação. Motores e geradores podem gerar vibrações contínuas que, caso não sejam mitigadas, podem ser transferidas diretamente para a estrutura da máquina.

Em sistemas geradores, por exemplo, suportes de borracha adequadamente selecionados podem ajudar a isolar as vibrações do motor da estrutura de apoio. O objetivo não é simplesmente utilizar a borracha mais macia possível. Uma maciez excessiva pode provocar movimentos indesejados, enquanto uma rigidez excessiva pode transmitir vibrações em demasia.

OInformações sobre controle de vibração e movimento da Parker LORDapresenta como montagens e buchas elastoméricas podem ser utilizadas para isolamento de vibrações e choques, acomodação de movimentos e redução do ruído transmitido por estruturas em aplicações exigentes.

Equipamentos de HVAC e de Refrigeração Industrial

Os sistemas de HVAC e de refrigeração constituem outra importante área de aplicação dos suportes de vibração em borracha. Ventiladores, compressores, chillers, unidades de tratamento de ar, equipamentos de refrigeração e bombas podem todos gerar vibrações durante o funcionamento normal.

Se essa vibração for transmitida diretamente aos pisos, às paredes, às tubulações ou às estruturas do edifício, pode gerar ruídos indesejados e esforços mecânicos. Os componentes de isolamento de vibrações proporcionam uma conexão flexível entre o equipamento e seu suporte.

OGuia Eaton sobre almofadas de isolamento de vibraçõesLista condicionadores de ar, torres de resfriamento, compressores, ventiladores, geradores, bombas, tubulações e equipamentos de processo entre as aplicações típicas.

Para aplicações em sistemas de aquecimento, ventilação e ar-condicionado (HVAC), os compradores devem, portanto, levar em conta tanto a carga do equipamento quanto as características de vibração, em vez de escolher um suporte apenas com base nas dimensões.

Máquinas-ferramenta e Equipamentos Pesados

As máquinas‑ferramenta exigem uma abordagem diferente para o controle de vibrações. Máquinas CNC, equipamentos de produção e outros dispositivos de alta precisão podem ser afetados por movimentos indesejados, pois vibrações excessivas podem comprometer a estabilidade e o desempenho do processo de usinagem.

Em equipamentos pesados, a principal preocupação pode ser a combinação de vibrações, impactos e carregamentos dinâmicos repetitivos. Máquinas de construção, equipamentos de mineração, máquinas agrícolas e equipamentos de movimentação de materiais podem exercer tensões consideráveis sobre os componentes de montagem.

Amortecedores de borracha, buchas e montagens de borracha‑metálica podem ser utilizados para isolamento das estruturas vibrantes em relação à estrutura principal. As informações da Parker sobre equipamentos off‑highway apresentam as montagens e buchas elastoméricas como soluções para o isolamento de vibrações e choques em aplicações exigentes de equipamentos móveis.

Para essas aplicações, a durabilidade é tão importante quanto a redução de vibrações. O componente deve preservar sua funcionalidade sob carregamentos repetidos, sem apresentar deformações excessivas nem desgaste prematuro.

Equipamentos de Precisão e Teste

Equipamentos de precisão e de teste podem não estar sujeitos a cargas de impacto tão elevadas quanto as máquinas de construção, mas até pequenas vibrações indesejadas podem comprometer a estabilidade e as condições de medição.

Equipamentos de laboratório, sistemas de inspeção, instrumentos de medição e outros equipamentos sensíveis podem, portanto, exigir componentes de isolamento cuidadosamente projetados.

O objetivo aqui não é tanto absorver um impacto de grande magnitude, mas sim criar um ambiente operacional estável. Um componente isolante de borracha adequado pode reduzir a quantidade de vibrações geradas pela máquina ou transmitidas externamente que chegam aos equipamentos sensíveis.

OInformações de engenharia do isolador Parker LORDTambém demonstra como isoladores elastoméricos podem ser projetados para proteger equipamentos sensíveis contra choques e vibrações.

Aplicação Industrial	Equipamento Típico	Função Principal dos Componentes de Borracha
Manipulação de fluidos	Bombas, compressores	Reduzir a vibração transmitida
Geração de energia	Motores, geradores	Controle de vibração e choque dinâmico
HVAC	Ventiladores, resfriadores, UTA's	Reduzir a vibração e o ruído transmitido por estruturas
Manufatura	CNC e máquinas-ferramenta	Melhorar a estabilidade e controlar o movimento
Equipamento pesado	Máquinas de construção e mineração	Absorver choques e cargas dinâmicas
Equipamento de precisão	Sistemas de teste e medição	Limitar vibrações indesejadas

Como selecionar um amortecedor de borracha adequado à aplicação

Considere a Carga, a Vibração e a Instalação

A primeira consideração deve ser a carga efetiva. O peso do equipamento, por si só, não é suficiente, pois a carga pode não estar distribuída de maneira uniforme entre todos os pontos de montagem.

Os compradores devem levar em conta o peso total do equipamento, a carga por suporte, a direção da carga, os movimentos esperados e se o componente de borracha atuará principalmente sob compressão, cisalhamento, tração ou uma combinação dessas forças.

A frequência de operação é outro fator importante. Um suporte que apresenta bom desempenho sob carga estática pode não funcionar adequadamente sob vibração dinâmica contínua.

O espaço de instalação também é um fator determinante. A configuração dos parafusos, as dimensões de montagem, a folga disponível e a direção do movimento podem influenciar o projeto exigido.

É por isso que oGuia de engenharia Parker LORDEnfatiza a seleção específica para cada aplicação e leva em conta fatores como carga, deflexão, frequência de excitação, amortecimento e isolamento.

Considere o Material e o Ambiente de Operação

O ambiente de operação pode ser tão importante quanto a carga mecânica.

Óleo, combustível, água, umidade, produtos químicos, ozônio, exposição ao ar livre e temperatura podem todos influenciar o desempenho da borracha. Por exemplo, equipamentos expostos a óleo podem exigir um composto de borracha diferente em comparação com aqueles que operam ao ar livre, enquanto máquinas submetidas a altas temperaturas podem necessitar de um composto projetado para suportar temperaturas elevadas.

A seleção do material deve, portanto, basear‑se na aplicação real, em vez de optar simplesmente pelo elastômero mais comum.

Para os compradores OEM, essa é uma das áreas em que trabalhar diretamente com um fabricante de amortecedores de borracha pode ser bastante vantajoso. O fabricante pode avaliar o ambiente de operação juntamente com as exigências mecânicas e determinar se um composto padrão ou uma formulação personalizada é mais adequado.

O que os compradores devem informar a um fabricante de amortecedores de borracha?

Ao solicitar amortecedores de borracha personalizados, os compradores devem fornecer o máximo de informações possíveis sobre a aplicação.

• Tipo de equipamento e aplicação
• Peso total do equipamento
• Carga por ponto de montagem
• Condições de vibração ou choque
• Frequência de operação
• Dimensões de instalação
• Método de montagem
• Temperatura de operação
• Exposição a óleo, água, produtos químicos ou intempéries
• Material de borracha ou requisitos de desempenho exigidos
• Desenhos, amostras ou números de peça existentes

Essas informações fornecem ao fabricante uma base mais sólida para avaliar o projeto. Além disso, ajudam a determinar se um amortecedor de borracha industrial já existente é capaz de atender aos requisitos ou se é necessário desenvolver um componente personalizado em borracha-metal.

ComoDiretrizes do NIOSH sobre controles de engenhariaExplica que o isolamento da vibração de máquinas pode reduzir a transmissão dessa vibração pelas estruturas, mas o método de isolamento adequado é fundamental, pois suportes inadequados podem, na verdade, amplificar as vibrações.

Conclusão

As aplicações de amortecedores de borracha abrangem uma ampla gama de equipamentos industriais, desde bombas e compressores até geradores, sistemas de climatização, máquinas-ferramenta, maquinaria pesada e equipamentos de alta precisão.

O objetivo não é apenas "absorver vibrações". Dependendo da aplicação, um amortecedor de borracha industrial pode precisar controlar vibrações contínuas, absorver impactos, reduzir ruídos transmitidos pela estrutura, proteger componentes sensíveis ou melhorar a estabilidade do equipamento.

Para os compradores, a abordagem mais adequada é começar pela aplicação real e, em seguida, avaliar a carga, as vibrações, os choques, o ambiente de operação, o material da borracha e o projeto de montagem.

Quando os produtos padrão não atendem às exigências, um fabricante qualificado de amortecedores de borracha pode desenvolver suportes antivibração personalizados em borracha ou componentes de junção borracha‑metal, com base nas condições reais de operação do equipamento. Essa abordagem centrada na aplicação pode oferecer melhor adequação, maior durabilidade e desempenho a longo prazo, em comparação com a escolha de um componente apenas pelo tamanho ou pela classificação de carga.

Referências

1. Parker LORD.Catálogo de Peças Industriais e Guia de Engenharia da LORD.

2. Instituto Nacional de Segurança e Saúde Ocupacional (NIOSH).Implementar Controles de Engenharia.

3.Eaton.Almofadas de Isolamento de Vibração.

4.Parker LORD.Soluções de Controle Passivo de Movimento e Isolamento de Vibrações.

5.Parker LORD.Catálogo de Engenharia e Produtos de Isoladores.
